SKYSYS - 스마트 항공모니터링 시스템

스카이아이 개요

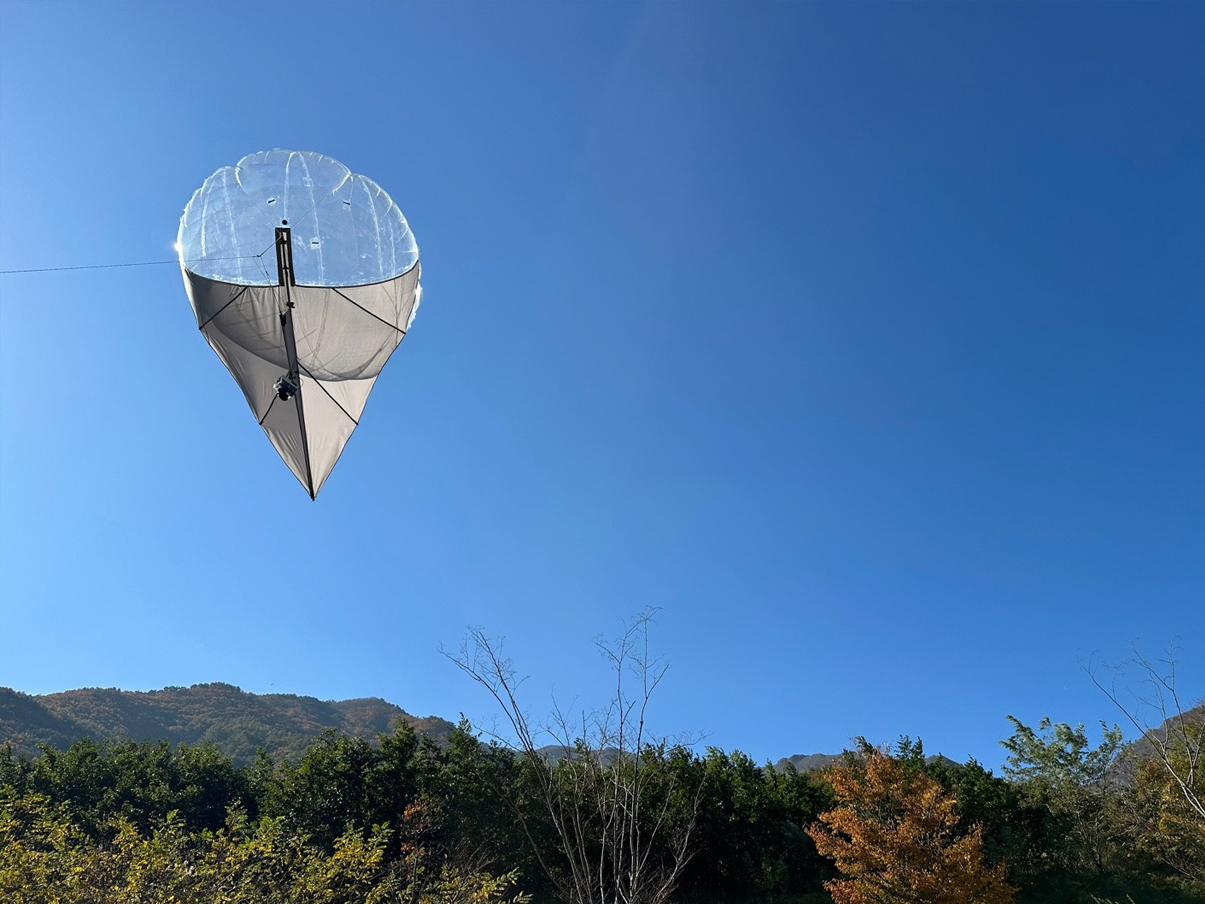

  • 초경량 무인비행장치(계류형 기구)인 스카이아이는 CCTV와 드론의 장점을 극대화하고 단점을 보완한 스마트 항공 모니터링 시스템입니다.
    또한, 지상으로부터 전원공급이 안정적으로 이루어져 장시간 임무를 수행하는데 적합합니다.

제품사양

좌, 우 드래그가능
구분 항목 SKYEYE-150 SKYEYE-200
기구부
(비행체)
큐빅 15 큐빅 (15㎥) 20 큐빅 (20㎥)
사이즈 3.45m * 3.45m * 2.2m, 총길이 6.85m 3.85m * 3.85m * 2.45m, 총길이 7.7m
무게 8kg 9.5kg
장치 자동압력조절장치, 스팟라이트 자동압력조절장치, 스팟라이트

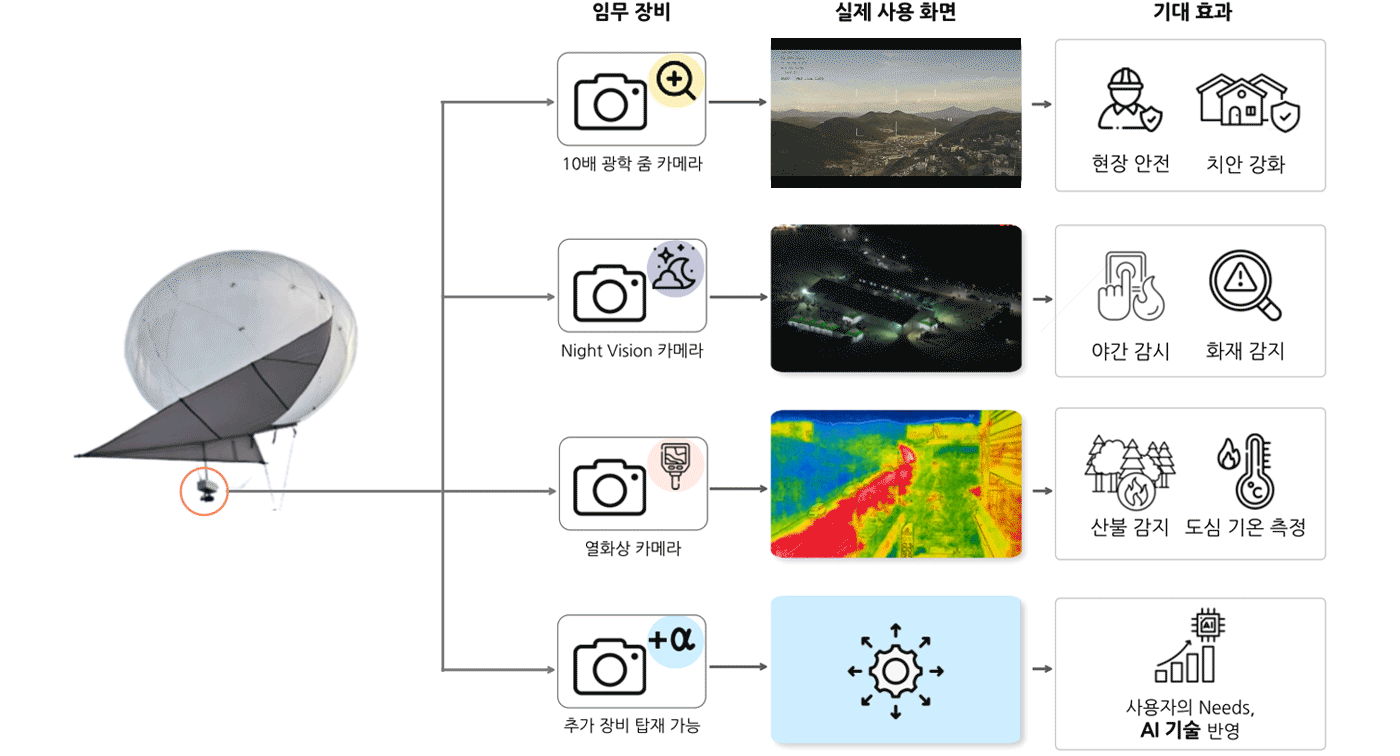

임무장비 페이로드 3kg 5kg
사이즈 선택가능
[광학 줌 카메라(18배), 열화상 / 적외선 카메라]
선택가능
[광학 줌 카메라 36배, 열화상 / 적외선 카메라, 통신장비, 환경수집센서(기상센서 등)]
전동윈치 사이즈 0.90 x 0.65 x 0.43 (m) 0.90 x 0.65 x 0.43 (m)
무게 65kg 65kg
최대권취토크 250kg/f 250kg/f
최대권취속도 53m/min 53m/min
E-Teather 길이 500m
무게 1.5kg/100g
인장강도 650kfg
주소재 케블라

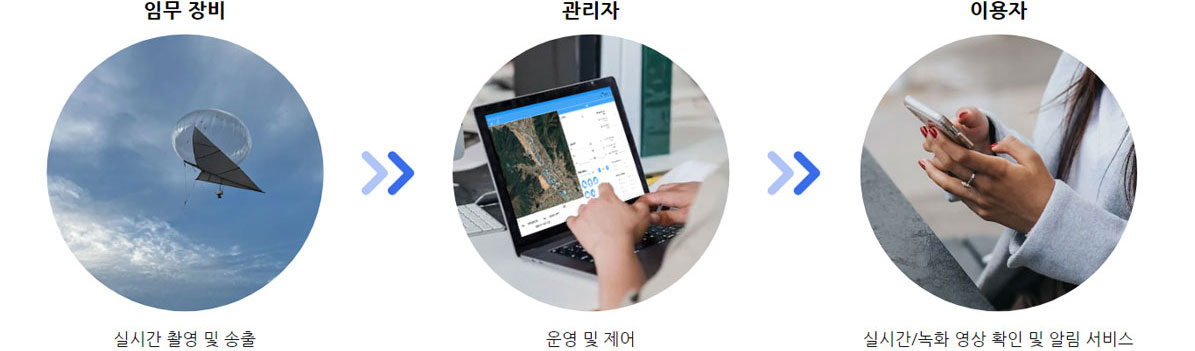

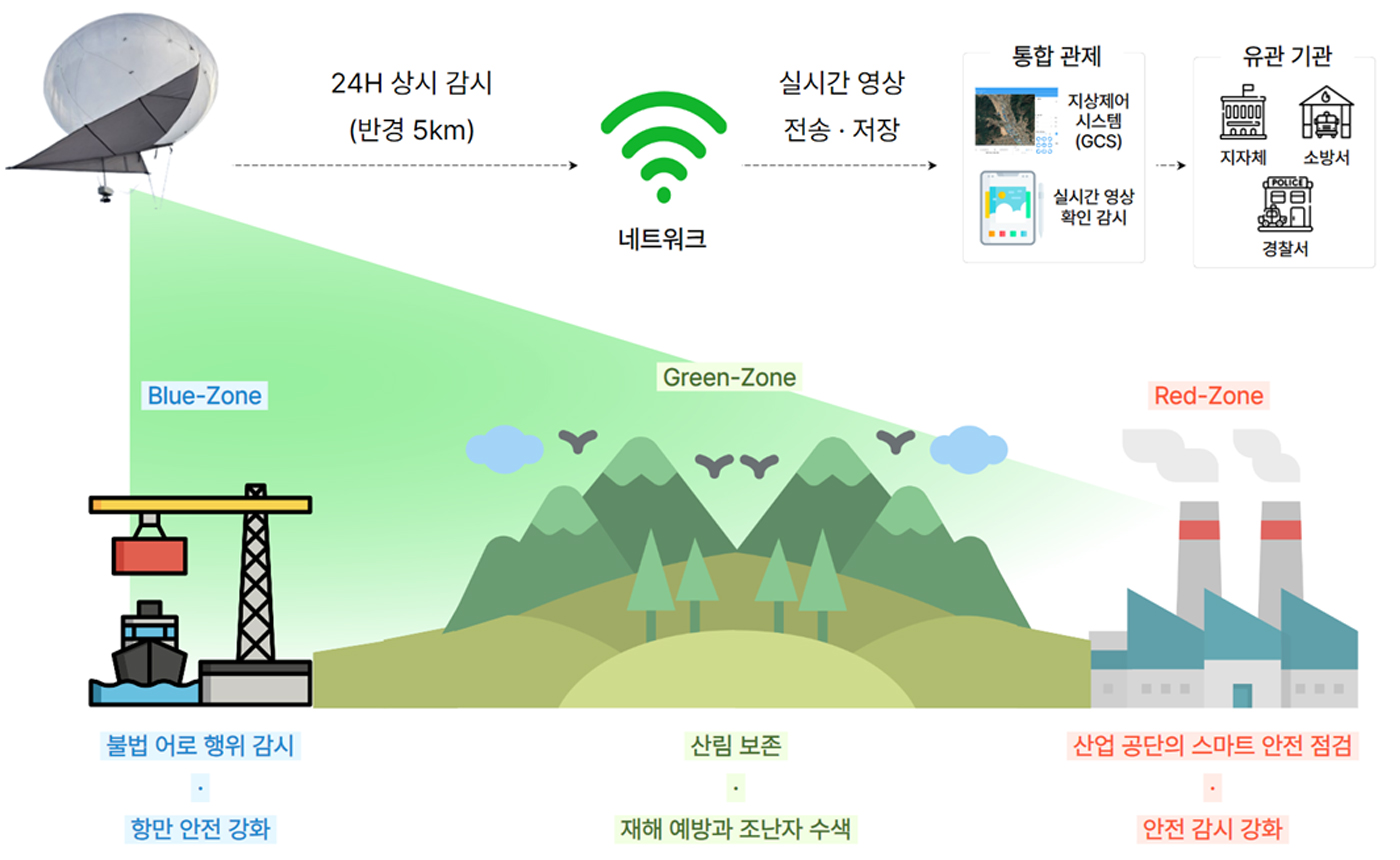

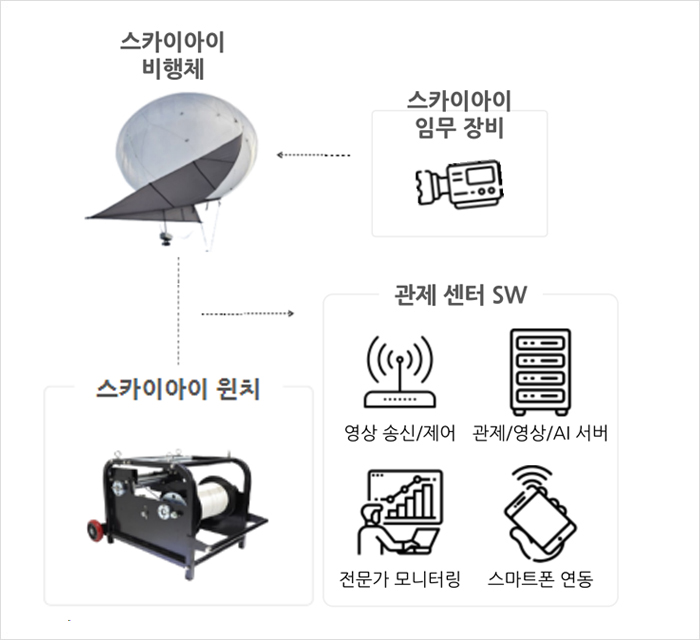

시스템 구성

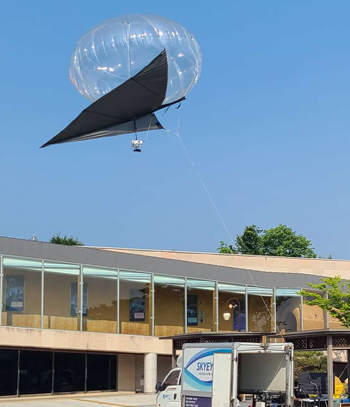

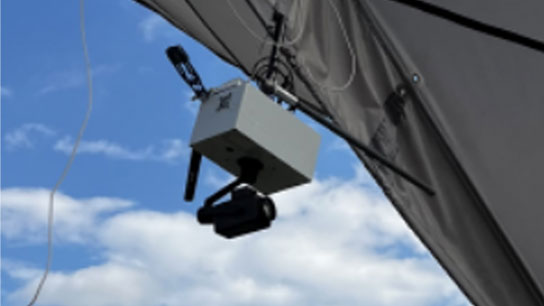

비행체 및 짐벌
- GPS, 압력유지장치를 포함한 헬륨기구
- 짐벌, 카메라, 영상송수신장치, 짐벌 컨트롤러 탑재(다양한 임무장비 탑재 기능)

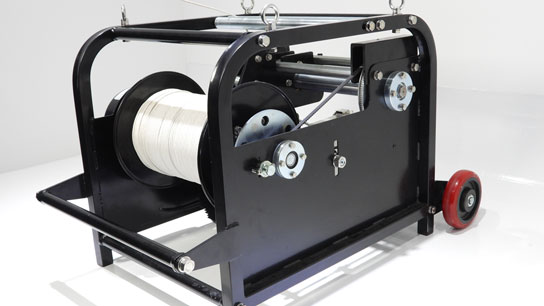

Winch 및 컨트롤러
- 지상에서 헬륨기구 고도제어 및 영상/비행 데이터를 송수신하고 원격지 서버로 전달
- 비행체에 전원공급
관제시스템
- Full-HD 실시간 영상 확인 및 저장
- Smart Device를 통한 영상 확인
- 헬륨기구 고도 및 카메라 실시간 원격제어

작동원리 및 기술

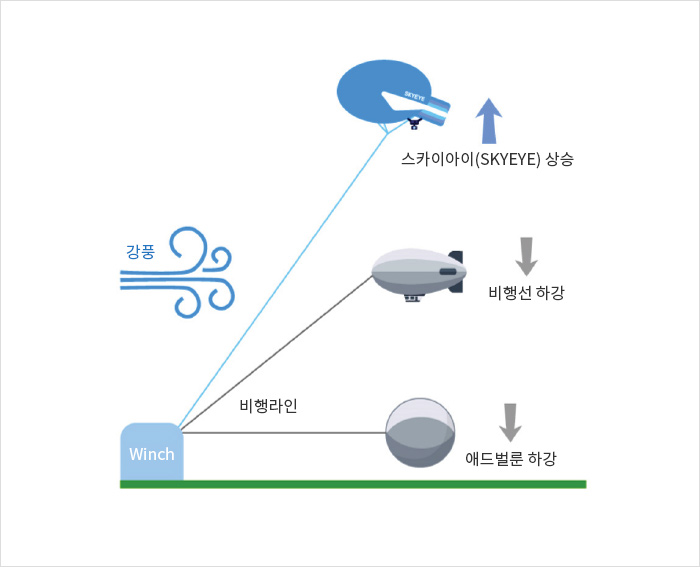

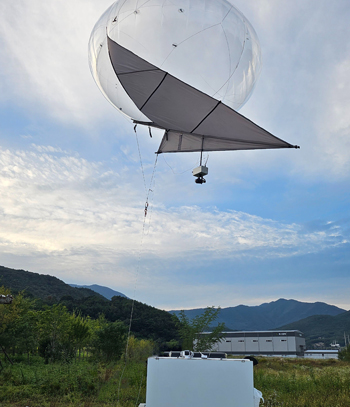

  • 스카이아이는 바람이 강하면 더 안정적이고 높은 고도를 유지할 수 있는 연(Kite)의 원리를 이용한 비행체입니다.

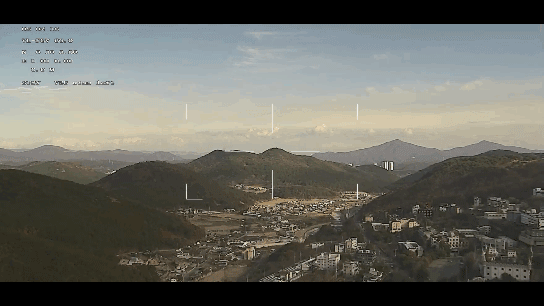

  • GPS 영상 시선각 제어 기술을 통하여 카메라의 시선각을 고정시키거나 이동하면서 관제를 수행할 수 있습니다. 지상에서 원격으로 카메라 및 짐벌을 제어할 수 있으며, 줌 기능을 활용하여 지상의 특정 물체를 식별하여 대처 할 수 있습니다.
비행체 기술
- 안정적 고도 유지를 위한 최적 형상 설계
- UV코팅소재료 내마모성, 내부식성 우수
- 복합적인 항공공학 적용(신규특허 추진중)
Winch 기술
- 비행체에 전기를 공급하는 전선, 케이블의 일체화 → 상시전원 공급 가능
- 안전을 위한 GeoFence기반 윈치 동작 자동화
GIS기반 영상 시선각 제어
- GPS 특정좌표로 카메라 시선각 이동 및 고정
- Multi Point 촬영 및 광학 Zoom 기능

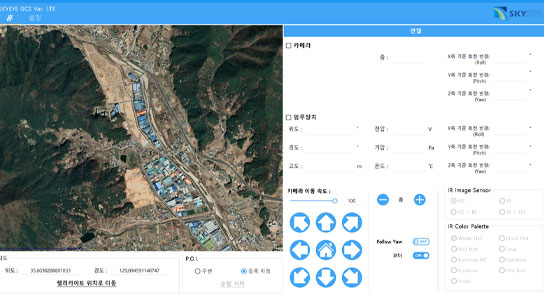

관제시스템
- Full-HD급 실시간 영상 촬영 및 녹화
- Smart Device를 통한 실시간 영상 확인
- 비행체 위치, 방향, 고도 실시간 표시

비교분석 01

좌, 우 드래그가능
구분 스카이아이 드론(멀티로터) CCTV
운영 시간

상시운영 가능 (헬륨의 주기적인 보충(10일) 시)

30분 이내

365일 상시운영

운영 높이

~ 500m (실제 운용 시 최적화 높이 : 150~300m)

~ 150m (법적인 규제로 인한 비행높이 제한)

1m ~ 15m (별도 구조물 필요)

위험도

낮음
- 인체에 무해한 헬륨가스 사용
- 인명/재산피해 없음

매우 높음
- 재산/ 인명 피해심각
- 배터리 폭발로 인한 화재 등 2차 피해

낮음

이동성

우수
- 차량 또는 선박을 통한 이동 후 운영

좋음

없음

환경영향

우천시 사용가능강풍에서도 사용가능(22m/s 이내)

우천시 사용불가풍속 10m/s 이상 사용불가

우천시 사용가능강풍에서도 사용가능

운영/유지비용

저비용
- 헬륨가스 보충만으로 장기간 사용
- 간단한 교육으로 누구나 운영가능

고비용
- 모터/배터리 등 잦은 소모품 교체
- 초경량무인비행체 조종사에 의한 운영

중비용
- 초기 설치 비용이 높음

비교분석 02

좌, 우 드래그가능
구분 스카이아이(SKYEYE) 비행선(Skyship)
운영 시간

헬륨 충전 주기(7일) 충족 시 365일 운영 가능

최대 6시간 (배터리 한계로 비행 가능 시간 제약)

운용 시 환경영향

우천, 최대풍속 22m/s에서도 사용 가능

우천, 풍속 10m/s 이상 시 사용 불가 넓은 비행체 운용으로 비바람에 취약 강풍 시 비행체 제어 불능 및 유실 가능성 있음

비행 방식

헬륨기체 부력 + 연(kite)의 원리 이용별도의 추진체 없음

헬륨기체 부력 + 프로펠러 추진체

이동성

계류형으로 이동성은 제한적임

추진체를 이용한 이동성 확보

운용인력 및 특징

1~2일의 교육으로 안정적인 운용 가능

운용 인력은 비행조종자격 필요 큰 비행체 사이즈에 따른 유지관리, 공간확보 어려움 운영일수에 따른 관리운영 비용 증가

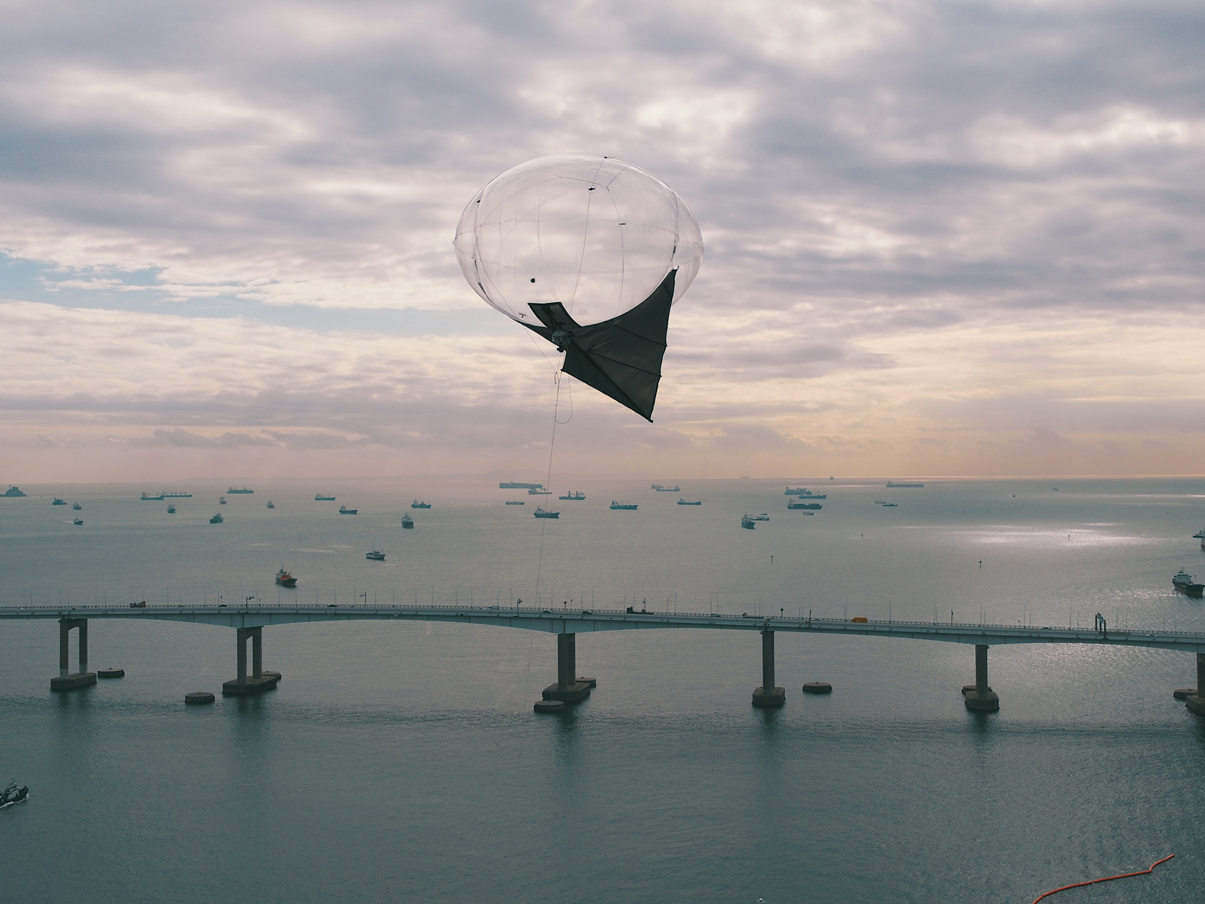

적용 현장

  • - 건설현장 진척도 관리
  • - 무인도서 관리
  • - 산불 관리 감시
  • - 불법조업 어선 감시
  • - 산간도서지역 통신중계
  • - 선박 모니터링(배출가스, 항로이탈 등)
  • - 재난현장 실시간 모니터링
  • - 선박 사고 및 조난자 수색
  • - 축제 현장 안전모니터링
  • - 연근해 적조 감시
  • - 항만 계류선박 관리
  • - 국경지역 감시관리
  • - 해수욕장 안전관리

사업화 실적

  • · 해양감시

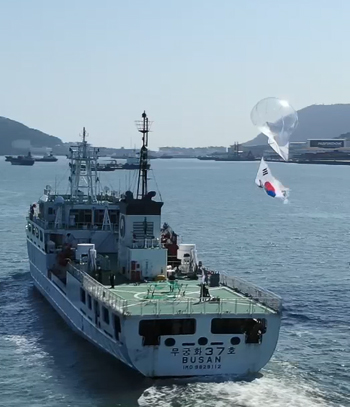

  • - 부산해경 해양순찰, 해수부 불법조업 감시 외

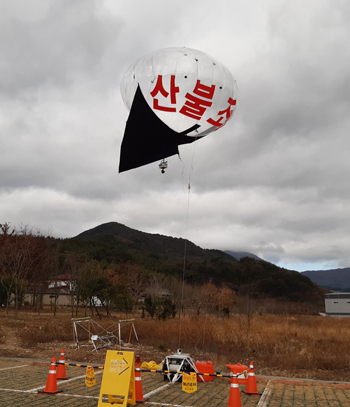

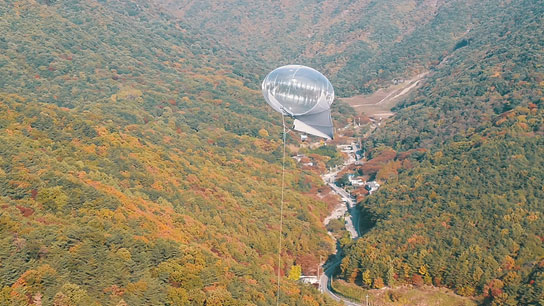

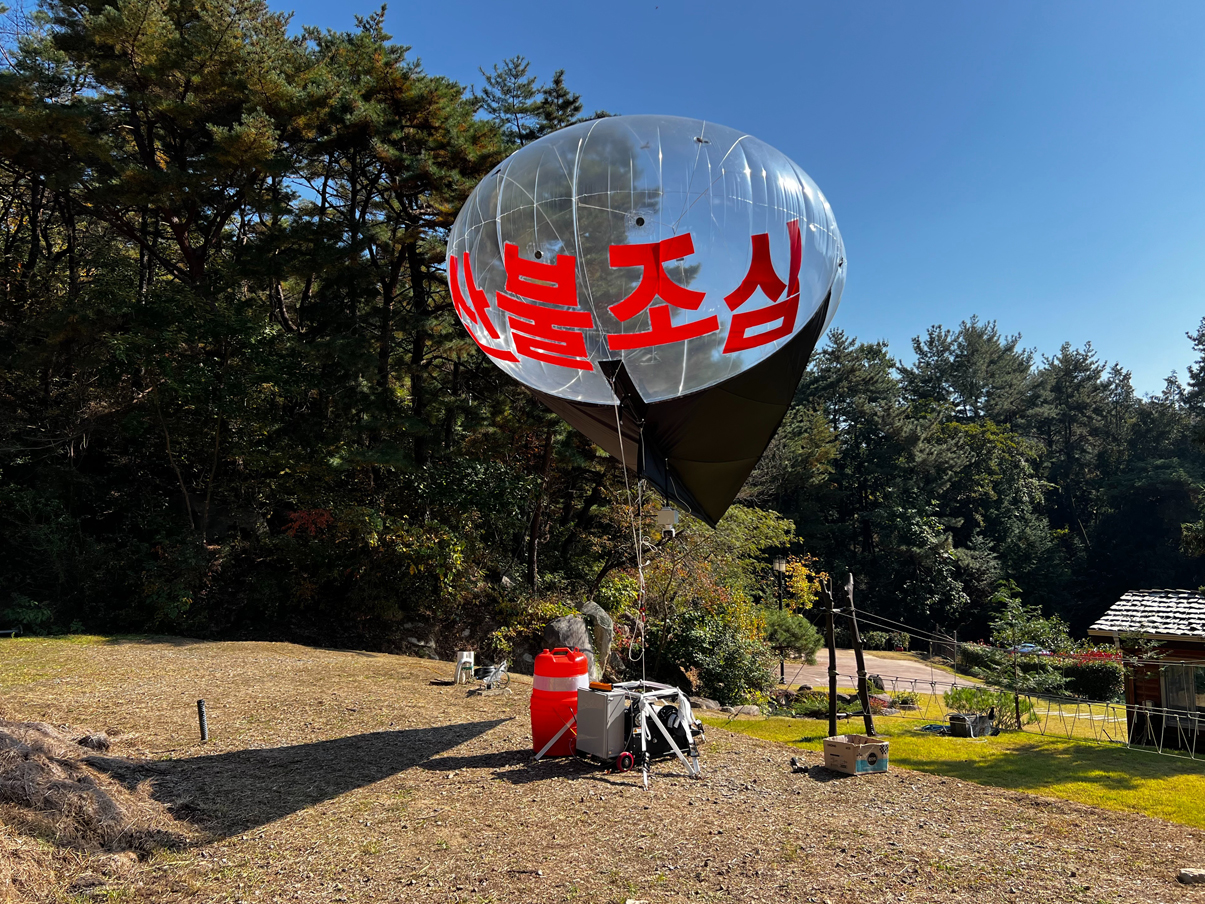

  • · 산림, 산불감시
  • - 봉례산 산불감시, 월악산 등산로감시 외
  • · 축제, 행사 관리
  • - 성산일출봉 일출 축제, 울산 쇠부리축제 외
  • · 건설현장, 조선소 야드관리
  • - 삼성 반도체공장 현장관리 외
